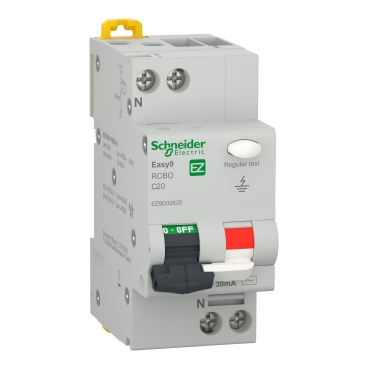

Diferential EZ9D32620 Schneider Electric Easy9 RCBO 1P+N 4500 AC 30mA C 20A Schneider
Code:
EZ9D32620
Principal
| Gama | Easy9 |
|---|---|
| Tip produs sau componenta | Residual current breaker with overcurrent protection (RCBO) |
| Poli | 1P + N |
| pozitie neutrului | Stanga |
| numarul polilor protejati | 1 |
| [In] curent nominal | 20 A |
| Tip retea electrica | C.a. |
| tehnologie unitate de declansare | Termo-magnetic |
| cod pentru curba | C |
| sensibilitatea legaturii la pamant | 30 mA |
| temporizare protectie pentru scurgeri la pamant | Instantaneu |
| clasa de protectie pentru scurgeri la pamant | Type AC |
| capacitate de rupere | 4500 A |
Suplimentar
| aplicatie a dispozitivului | Protectie |
|---|---|
| locatia dispozitivului in sistem | Iesire |
| frecventa retea electrica | 50 Hz |
| [Ue] tensiunea de functionare | 230 V c.a. 50 Hz |
| limita de declansare magnetica | 5...10 x In |
| capacitate nominala de rupere si realizare | 4500 A |
| [Uimp] tensiune nominala de tinere la impuls | 4 kV |
| indicator de pozitie contact | Da |
| tip de control | Comutare |
| suport de montare | Sina DIN |
| mod de montare | Clipsabil |
| Numar de pasi de 9mm pe rand | 4 |
| inaltime | 82 mm |
| latime | 36 mm |
| adancime | 70,5 mm |
| durabilitate mecanica | 10000 cic |
| durabilitate electrica | 4000 cic |
| conexiuni - borne | Terminal tip tunel (sus sau jos) 1…16 mm² rigid Terminal tip tunel (sus sau jos) 1…16 mm² flexibil |
| cuplu de strangere | 2 N.m sus sau jos |
| protectie de scurgere la pamant | Inglobat |
Mediu
| standarde | SR EN 61009-1 |
|---|---|
| grad de protectie IP | IP20 IP40 (carcasa modulara) |
| tropicalizare | 2 conformitate cu IEC 60068-2-30 |
| umiditate relativa | 95 % la 55 °C |
| temperatura ambientala de functionare | -5…60 °C |
| temperatura ambietala pentru depozitare | -40…85 °C |
Unitati de ambalare
| Unitate de masura pentru prima forma de impachetare | PCE |
|---|---|
| Numar unitati in prima forma de impachetare | 1 |
| Inaltime prima forma de impachetare | 4,000 cm |
| Latime prima forma de impachetare | 8,500 cm |
| Lungime prima forma de impachetare | 10,000 cm |
| Greutate prima forma de impachetare | 202,000 g |
| Unitate de masura pentru a doua forma de impachetare | S03 |
| Numar unitati in a doua forma de impachetare | 60 |
| Inaltime a doua forma de impachetare | 30,000 cm |
| Latime a doua forma de impachetare | 30,000 cm |
| Lungime a doua forma de impachetare | 40,000 cm |
| Greutate a doua forma de impachetare | 12,651 kg |
| Unitate de masura pentru a treia forma de impachetare | P12 |
| Numar unitati in a treia forma de impachetare | 480 |
| Inaltime a treia forma de impachetare | 45,000 cm |
| Latime a treia forma de impachetare | 80,000 cm |
| Lungime a treia forma de impachetare | 120,000 cm |
| Greutate a treia forma de impachetare | 112,152 kg |
Garanție contractuală
| Garantie | 18 luni |
|---|
